教学科研 | 物理与电子工程学院艾尔肯·斯地克教授团队在国际期刊《Optical Meterials》上发表学术论文

发布时间：2025-05-21浏览次数：

近日，物理与电子工程学院艾尔肯·斯地克教授团队在国际学术期刊《Optical Materials》（JCR Q1，IF = 3.8）上发表了题为“Preparation of blue-cyan phosphor Sr1-yAl2-xGaxSi2O8:yCe3+for high-color-rendering white LEDs via a cation substitution strategy”的学术论文。该论文的通讯作者为艾尔肯·斯地克教授，2022级光学专业研究生肉孜阿吉·阿力木为第一作者，新疆师范大学为第一完成单位。

本研究通过高温固相法制备了SrAl2-xGaxSi2O8:yCe3+荧光粉。采用Ga3+部分取代Al3+的阳离子替代策略提高了Sr0.96Al2Si2O8：0.04Ce3+的发光强度，改善了激发光谱可以更好地被近紫外激发。对晶体结构和光致发光性能进行了分析。用晶体场环境变化来解释了Ga3+部分取代Al3+的阳离子格位后提高发光性能的原因。365nm近紫外LED芯片，Sr0.96Al1.4Ga0.6Si2O8:0.04Ce3+和商用宽带红色荧光粉(Sr,Ca)AlSiN3:Eu2+相结合得到了Ra，CCT，色坐标分别为94.8，4831.4K和（0.3479，0.3378）的白光LED器件。该宽带蓝青色荧光粉有效的填充青色间隙从而提高了LED器件的显色指数，并简化了白光LED制备工艺。



图1 SrAl2Si2O8的晶体结构示意图

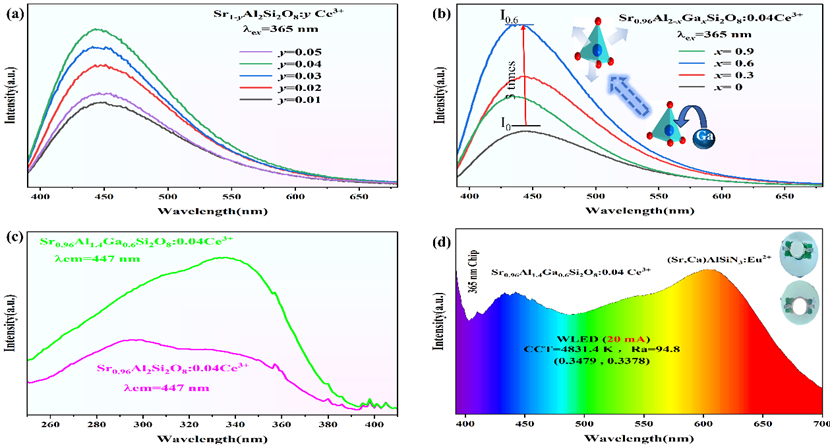

图2 (a) Sr1-yAl2Si2O8：yCe3+（y=0.01-0.05）的发射光谱图; (b) Sr0.96Al2-xGaxSi2O8：0.04Ce3+（x=0-0.9）的发射光谱图; (c) Sr0.96Al2Si2O8：0.04Ce3+, Sr0.96Al1.4Ga0.6Si2O8: 0.04Ce3+的激发光谱;(d) LED器件的发射光谱

该论文工作得到了国家自然科学基金项目（项目编号：12264050）、新疆自治区高校科研项目资助项目（项目编号：XJEDU2022J017）、新疆维吾尔自治区自然科学基金项目（项目编号：2024D01B58）的资助。

论文链接：https://doi.org/10.1016/j.optmat.2025.116671
